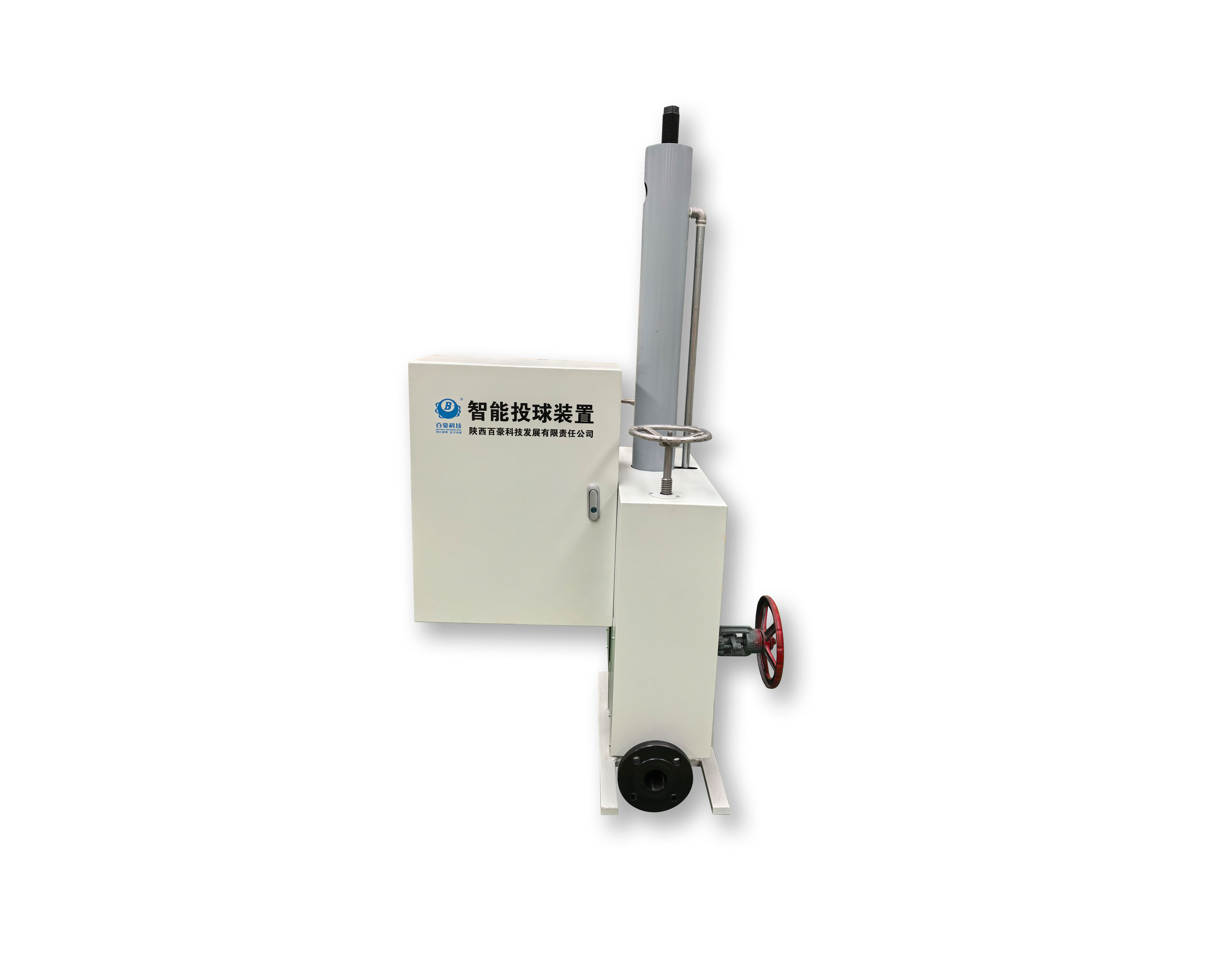

智能投球装置-拔轮型

产品中心

Product Center

展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具体介绍展示产品的具

产品介绍

一、工作原理

当达到设定的投球时间时，投球器的导球机构将一个清蜡球接到轮槽中，在设定时间内微型24V伺服控制器带动导球机构自动旋转，当逆时针转动360°时，清蜡球已经落入井口或管线的输油管线中，通过液流将清蜡球沿输油管线输送走。在设定时间内，微型24V伺服控制器继续带动拨轮旋转回到原来初始位置，准备下一个投球动作。

冬季使用时，需打开加热功能进行储球管和投球装置加热保温，只需远程打开加热或本地操作手动加热按钮即可，就可以实现自动加热功能。

二、主要技术参数

工作电压：AC220V

微型24V伺服控制器转角360°

通讯协议：MODBUS-RTU RS485

额定压力：4MPa

投球间隔时间：任意时间(可调)

公称通径：DN50

通讯兼容：满足手机、油田SCADA系统、物联网等远程同时检测控制

安装位置：同时满足在井口、管道两个部位安装

防爆等级：EXDIIBT4

工作温度：-30℃～60℃

清蜡球直径：φ38-φ48mm

微型24V伺服控制器功率：30W

储球数：15-18个
