一、工作原理

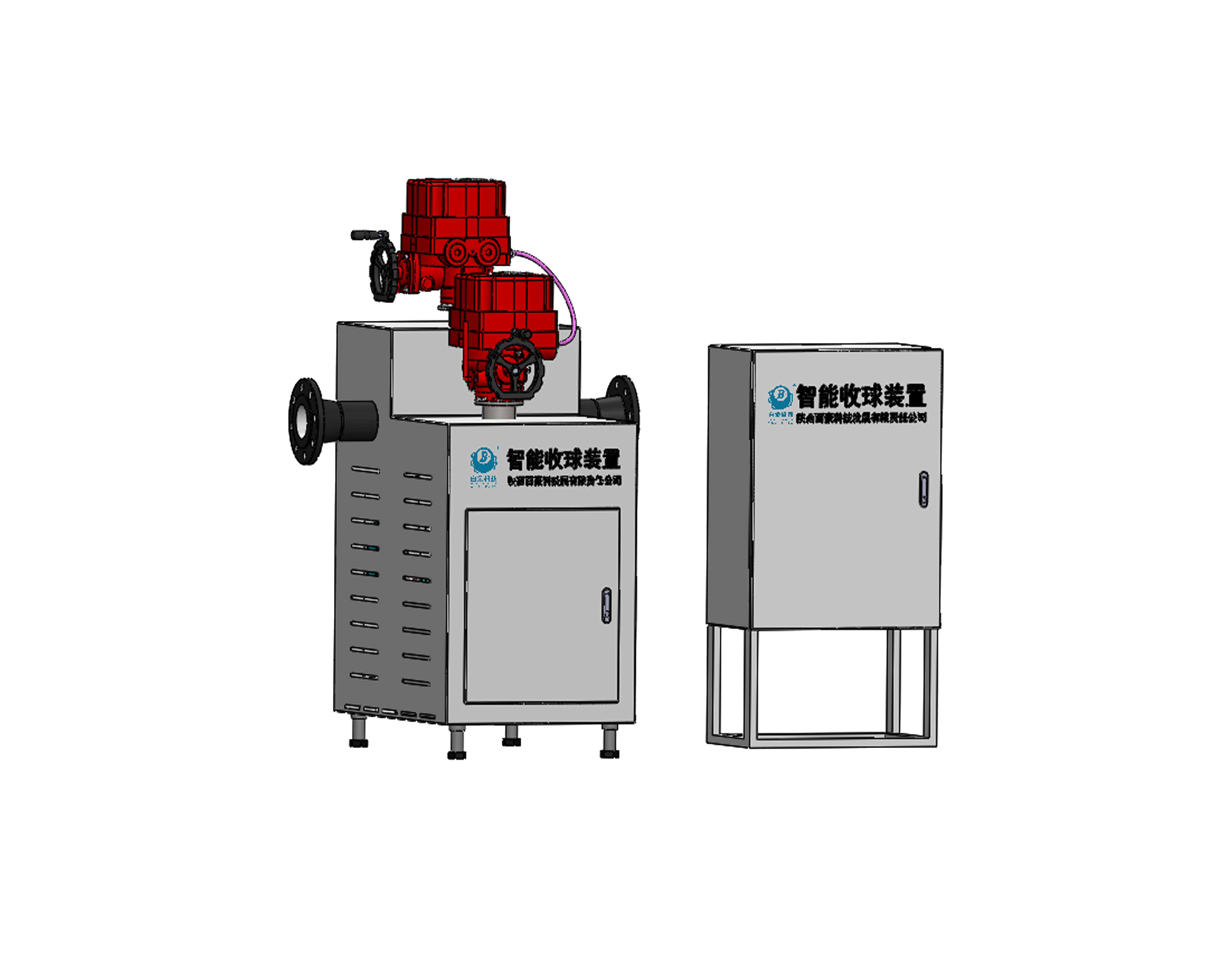

       智能收球装置当达到设定收球时间时，旁通电动执行机构将旁通阀门关闭，管线原油通过旁通阀门中过油面正常输油，当PLC接收到阀门关闭信号时，泄压球阀和收球筒机构同时打开，收球筒机构完全打开时所收到清蜡球和管线凝固的蜡垢掉入储球箱内等待1分钟后，收球筒电动执行机构接收到关阀命令收球筒机构完全关闭时，这时抽油泵和电动球阀同时打开，将储球箱过滤过的原油重新打入收球筒内达到原油回收，当原油回收完毕后泄压球阀和抽油泵同时关闭，旁通阀门打开继续重复收球。

       冬季使用时，需打开加热功能进行收球筒和储球箱加热保温，只需远程打开加热或本地操作手动加热按钮即可，就可以实现自动加热功能。

二、主要技术参数

工作电压：AC220V

储球筒储球个数：≤15个

通讯协议：MODBUS-RTU RS485

防爆等级：EXDIIBT4

额定压力：4MPa

工作温度：-30℃～60℃

清蜡球直径：φ38～φ98mm

公称通径：DN50、DN65、DN80、DN100

综合功率：510W

通讯兼容：满足手机、油田SCADA系统、物联网等远程同时检测控制
