长庆油田第一采油厂“智能套气监测回收装置”

工作原理：

      1) 套管气体接入进气管，利用气、液压差智能控制打开调节阀将气体排入输油管线；

      2) 在气压低于输油压力时调节阀自动关闭（单向通过调节阀）能阻止输油管中的液体进入阀体及倒流进入套管，同时保持调阀阀体内部清洁；油液流经阀体外部环形

通道对内部阀体实行长效保温，预防冬季阀体冻卡而失效。

      3）适用范围：  套气压压力≤13.8MPa的采油井。

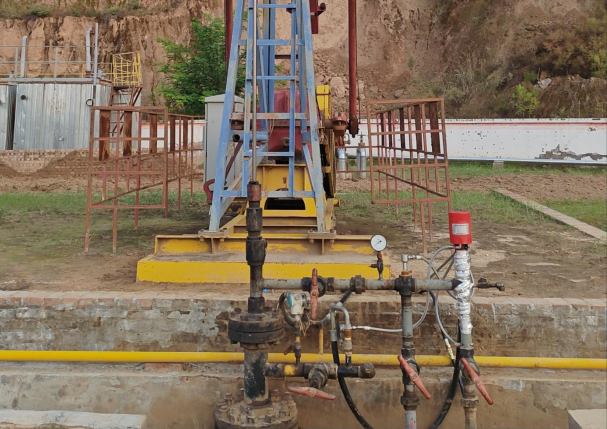

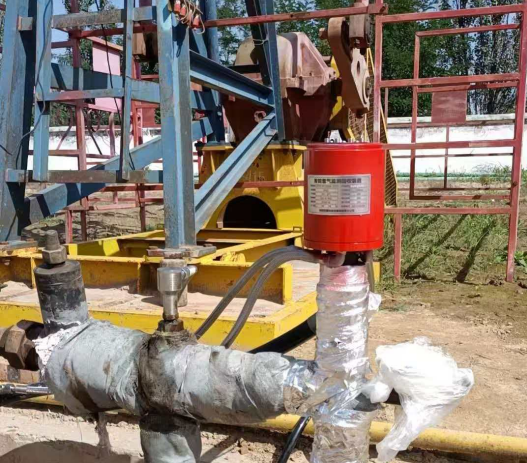

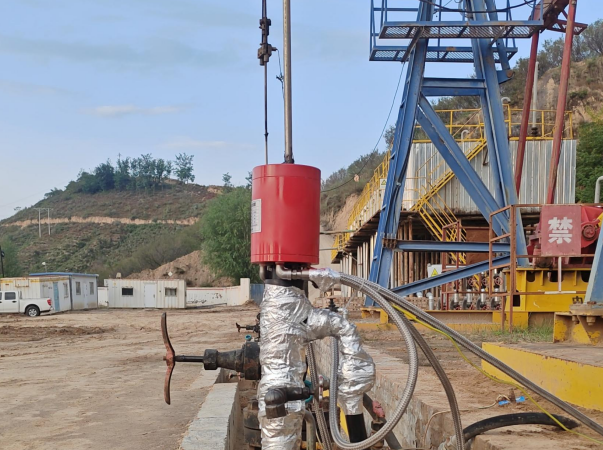

现场使用照片：
